Ürün ayrıntıları:
|
| Renk: | beyaz | özelleştirme: | OEM, ODM |
|---|---|---|---|
| Paketleme: | 1 adet/karton | Garanti: | 1 yıl |
| çektirme borusu: | trinoküler | teori: | Metalürjik Mikroskop |
| Optik sistem: | Infinity renk sapması düzeltme optik sistemi | Mercek: | Özelleştirilmiş |
| KAFA: | Menteşeli trinoküler kafa | Amaç: | Yarı apokromatik metalografik objektif |
| Mikrometre: | Yüksek hassasiyetli mikrometre, ölçek değeri 0,01 mm | Sahne: | İki boyut mevcut |
| Vurgulamak: | Menteşeli 400X Optik Metalurjik Mikroskop,ODM Phidix Optik Metalurjik Mikroskop,0.01mm 400x mikroskop objektifi |
||

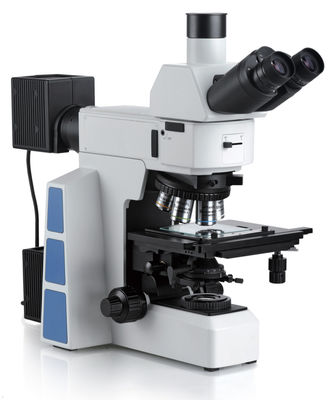

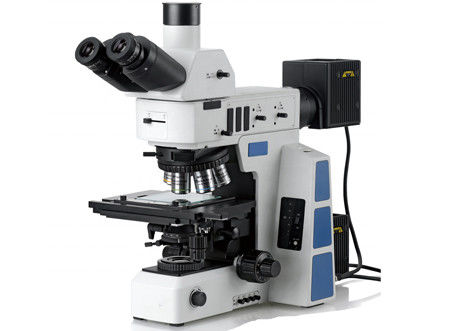

Element Analizi için 400X Polarize Trinoküler Taşınabilir Metalurjik Mikroskop
M10103 400X Element Analizi İçin Polarize Trinoküler Taşınabilir Metalurjik MikroskopMetalografi esas olarak, malzemelerin mikro yapısını, düşük güçlü yapısını ve kırık yapısını analiz etmek, incelemek ve karakterize etmek için optik (metalografik) mikroskoplar ve stereo mikroskoplar kullanan malzeme bilimi dalını ifade eder.Malzemelerin mikro yapısının hem görüntülenmesini hem de kalitatif analizini içerir.Kantitatif karakterizasyon, gerekli numune hazırlama ve numune alma yöntemlerini de içerir.Esas olarak malzemenin fazını ve yapısını, kristal tanelerini (olası alt kristaller dahil), metalik olmayan inklüzyonların sayısını, morfolojisini, boyutunu, dağılımını, yönünü ve uzamsal düzenlemesini ve hatta belirli kristal kusurlarını (örn. dislokasyonlar).
Özellikler:
- Kullanıcılara en keskin görüntüleri sağlamak için dünyanın en iyi sonsuz çift renk düzeltme ve kontrast geliştirme (ICCS) optik sistemini benimseyin.
- 5 çeşit üst parça, 3 çeşit alt parça ve iki sütun kombinasyonu kullanılarak, şeffaf malzemelerin, opak malzemelerin ve flüoresan malzemelerin analizini gerçekleştirebilen malzeme algılama gereksinimlerinize ve ekonomik maliyetlerinize göre keyfi ve esnek bir şekilde birleştirilebilir.Aynı zamanda, gelecekteki test gereksinimlerinizi karşılamak için güçlü bir yükseltme alanına sahiptir.
- Sektörün en büyük model yüksekliği 380 mm'ye ulaşabilir, size olağanüstü çalışma alanı sağlar.
- Kullanıcıya yakın esneklik, ekipmanın parçalarını yükseltmek için profesyonel personel gerekmez ve kullanıcı işlemi kendi başına tamamlayabilir.
| Öğeler | Şartname | M10103A | M10103B |
| Optik sistem | Infinity renk düzeltmeli optik sistem | ● | ● |
| Gözlem | Parlak alan / Karanlık alan / Polarizasyon / DIC | ● | ● |
| Mercek | Yüksek göz noktası geniş alan planı mercek PL10X25mm, diyoptri ayarlanabilir | ● | ● |
| Yüksek göz noktalı geniş alan planlı oküler PL10X25mm, retiküllü, diyoptri ayarlanabilir | ○ | ○ | |
| Görüntüleme kafası | 30° eğimli, dik görüntü, gözbebekleri arası mesafe 50-76 mm olan sonsuz gemel trinoküler kafa, bölme oranı 100:0 veya 0:100 | ● | ● |
| 30° eğimli, ters görüntü, sonsuz gemel trinoküler kafa, gözbebekleri arası mesafe: 50mm~76mm;bölme oranı R:T=100:0 veya 20:80 veya 0:100 | ○ | ○ | |
| 5-35° ayarlanabilir, dik görüntü, sonsuz gemel trinoküler kafa, gözbebekleri arası mesafe: 50mm~76mm;bölme oranı R:T=100:0 veya 0:100 | ○ | ○ | |
| Amaç | BD yarı apokromatik metalurjik objektif 5X/0,15, WD=13,5 mm | ● | ● |
| BD yarı apokromatik metalurjik objektif 10X/0,30, WD=9mm | ● | ● | |
| BD yarı apokromatik metalürjik objektif 20X/0,50, WD=2,5 mm | ● | ● | |
| BD yarı apokromatik metalurjik objektif 50X/0,80, WD=1,0mm | ● | ● | |
| BD yarı apokromatik metalurjik objektif 100X/0,90, WD=1,0mm | ● | ● | |
| BD yarı apokromatik metalurjik objektif 20X/0,40, LWD=8,5 mm | ○ | ○ | |
| Parlak alan yarı apokromatik metalurjik objektif 5X/0.15, WD=19.5mm | ○ | ○ | |
| Parlak alan yarı apokromatik metalurjik objektif 10X/0.30, WD=10.9mm | ○ | ○ | |
| Parlak alan yarı apokromatik metalürjik objektif 20X/0.50, WD=3.20mm | ○ | ○ | |
| Parlak alan yarı apokromatik metalürjik objektif 50X/0.80, WD=1.20mm | ○ | ○ | |
| Parlak alan yarı apokromatik metalurjik objektif 100X/0.90, WD=1.0mm | ○ | ○ | |
| 50X/0.70 düzeltme halkalı yarı apokromatik objektif, WD=2.3~2.9mm | ○ | ○ | |
| DIC eki | BD hedefi için başvur | ○ | ○ |
| burunluk | BD altılı burunluk (DIC yuvalı) | ● | ● |
| BD beşli burunluk (DIC yuvalı) | ○ | ○ | |
| Parlak alanlı altılı burunluk (DIC yuvalı) | ○ | ○ | |
| Parlak alan yedili burun parçası (DIC yuvalı) | ○ | ○ | |
| Çerçeve | Yansıtılan/İletilen gövde, düşük konumlu koaksiyel kaba ve ince ayar, kaba ayar mesafesi: 25 mm;ince hassasiyet: 0.001mm.Kaba ayar durdurma ve sıkılık ayarı ile.Dahili 100-240V geniş gerilim trafosu, çift yönlü güç çıkışı.dijital ayar ve sıfırlama ile ayarlanabilen yoğunluk;yansıma ve iletim için anahtar, yerleşik iletilen filtreler LBD/ND6/ND25) | ● | |
| Yansıyan gövde, düşük konumlu koaksiyel kaba ve ince ayar, kaba ayar mesafesi: 25 mm;ince hassasiyet: 0.001mm.Kaba ayar durdurma ve sıkılık ayarı ile.Dahili 100-240V geniş gerilim trafosu.Yoğunluk, dijital ayar ve sıfırlama ile ayarlanabilir. | ● | ||
| yansıyan aydınlatıcı | İris alan diyaframlı ve açıklık diyaframlı, merkezi ayarlanabilir BD yansıyan aydınlatıcı.Filtre yuvası ve polarizasyon yuvası ile.Aydınlık ve karanlık alan için anahtarlı | ● | ● |
| filtre | Parazit filtresi, doğal, yansıyan ışık için | ● | ● |
| Girişim filtresi, blue≤480nm, yansıyan ışık için | ○ | ○ | |
| Girişim filtresi, yeşil: 520nm-570nm, yansıyan ışık için | ○ | ○ | |
| Girişim filtresi, kırmızı: 630nm-750nm, yansıyan ışık için | ○ | ○ | |
| lamba evi | 12V100W halojen lamba hortumu, merkez önceden ayarlanmış. | ● | ● |
| 12V/100W halojen ampul | ● | ● | |
| Sahne | Cam plakalı (RT modeli için) / metal plakalı (R modeli için) 4 inç üç katmanlı mekanik tabla, hareket aralığı: 102mm(Y)*105mm(X) | ● | ● |
| Döner çalışma masası | 2"/3"/4" levhaya uygula | ● | ● |
| kondansatör | Açılır tip renksiz kondansatör (NA0.9) | ● | |
| polarizör | Sabit polarizör | ● | ● |
| Analiz cihazı | 360° derecelendirilebilir analizör | ● | ● |
| Sabit analizör | ○ | ○ | |
| Odaklama C-montajı | 1X odaklama C-montajı | ● | ● |
| 0,35X odaklama C montajı | ○ | ○ | |
| 0,5X odaklama C montajı | ○ | ○ | |
| 0,65X odaklama C montajı | ○ | ○ | |
| Aşama Mikrometresi | Yüksek hassasiyetli kademeli mikrometre (0,01 mm) | ○ | ○ |
| Allen anahtarı | Tip4 | ● | ● |
| Tip5 | ● | ● | |
| paketleme | Sünger + iç kutu + karton (Tek paket için) | ● | ● |
Not: ● standart anlamına gelir, ○ isteğe bağlı anlamına gelir
Sürekli keşif ve kendini aşma felsefesine bağlı kalarak, görünüm ve işlevlerde bir dizi öncü tasarıma sahip araştırma için yeni M10103 metalurjik mikroskop, mükemmel bir algılama çözümü sağlamak ve endüstriyel alanda yeni bir model geliştirmek için doğdu.
Çoklu bölme oranına sahip görüntüleme kafası
M10103 görüntüleme kafası, bölme oranı için birden çok seçenekle tasarlanmıştır.Geniş ışın görüntüleme sistemi ile 26,5 mm süper geniş görüş alanı mevcuttur.Dik görüntüye sahip trinoküler kafa, bölme oranı Binocular:Trinocular= 100:0 veya 0:100.Numunelerin hareket yönü gözlemlenen ile aynıdır.Ters görüntü ile trinoküler kafa, bölme oranı Binoküler: Trinoküler=100:0 veya 20:80 veya 0:100.%100 ışığı oküler tüpüne veya kamera tüpüne yoğunlaştırma dışında, oküler gözlemi ve görüntü çıktısının aynı anda sağlanabilmesi için ışığın oküler tüpüne %20 ve kamera tüpüne %80 olduğu başka bir seçenek daha vardır.
Polarizasyon sistemi
Polarizasyon sistemindeki polarizör ve analizör, yarı iletken ve PCB algılamada kaçak ışığı ortadan kaldırmaya katkıda bulunur, net ayrıntılara sahip görüntü elde edilebilir.Seçenek için sabit analizör ve dönebilir analizör vardır.Numune 360 derece ile farklı polarizasyon açılarında gözlemlenebilir..dönebilen analizörAyrıca, bu polarizasyon sistemi, yeni geliştirilmiş bir DIC eki takıldıktan sonra Nomarski diferansiyel girişim kontrast sistemine yükseltilebilir.
Nomarski diferansiyel girişim kontrast sistemi
Parlak alanda bulunamayan yüzeydeki küçük pürüzler, yüksek kontrastlı arka plan oluşturmak için U-DICR eklentisi kullanılarak tespit edilebilir.LCD'nin iletken parçacığını, hassas diskin yüzey çiziklerini test etmek için yaygın olarak kullanılır.

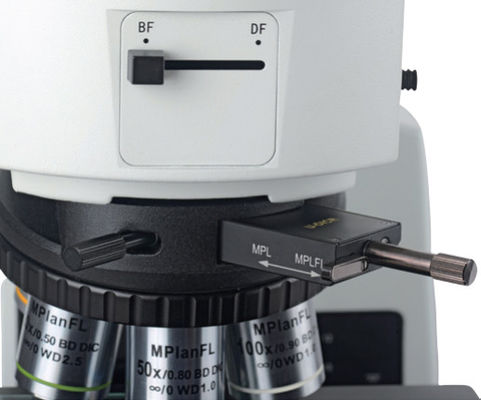

Nötr yoğunluk filtresi ile BF & DF anahtarı arasındaki bağlantı
Aydınlatıcının önündeki kol, parlak alan ile karanlık alan arasında geçiş yapmak için kullanılır ve nötr yoğunluk filtresi (ND50) ile birlikte çalışır.DF'den BF'ye geçtiğinizde, yerleşik ND50 filtresi, ışık yoğunluğunu daha bilimsel ve daha konforlu bir şekilde azaltma rolünü üstlenir.
İsteğe bağlı burunluklar
Optik eksen ile çoklu burunluğun dönme ekseni arasındaki dahil edilen açı 15°'ye düşürülür.Merkezleme ve odaklamanın doğruluğunu geliştirmeye yardımcı olur.Aynı anda en fazla yedi hedef birleştirilebilir.Düşükten yükseğe sürekli ve makul büyütmeler elde edilebilir.
Ergonomik dizayn
■ Yoğunluk, çerçevenin sağ tarafında bulunan karartma cihazı ile esnek bir şekilde ayarlanabilir.Voltaj değişimi tamamen dijital görüntüler.Yoğunluğu ve koaksiyel odaklamayı aynı anda ayarlamak, iş verimliliğini artırır.
■ Yansıtılan veya iletilen aydınlatma, dijital karartma ekranındaki düğmeyle değiştirilebilir.Işık yoğunluğunu yaklaşık 8V'ta tutmak için RE-SET düğmesinin kullanılması (karartma ekranında bir kamera işareti ile), fotomikrografi için en uygun voltajdır.
■ Üç standart filtreli dört yerleşik filtre tutucu, isteğe bağlı filtre için bir boş tutucu.Kol dışarı çekilerek tüm filtreler optik yoldan çıkarılabilir.
■ Gerilim ayarlı düşük konumlu koaksiyel odaklama sistemi, kaba aralık 25 mm ve hassas hassasiyet 0,001 mm'dir.Lehim topu gibi küçük bir numunenin yüksekliği ölçülebilir.
Sağ tarafta ayarlı sahne
4 inçlik çift katmanlı mekanik sahne, Y ekseni hareketini sınırlamak için kilit cihazıyla birlikte.Kayıptan kaçınmak için yatay algılamada yaygın olarak kullanılır.Geçirilen ışık için cam plaka takılabilir.
İletilen ve yansıyan aydınlatıcı
12V 100W uzun ömürlü halojen ampullü lamba yuvası, parlak ve homojen ışık sağlar.Yeni açılır tip akromatik kondansatör (NA0.9), daha düşük büyütmede Kohler aydınlatmasının performansını optimize eder ve renk ve küresel sapmayı düzeltir.
Profesyonel LWD yarı apokromatik metalurjik hedefler
■ BD hedefleri, çok amaçlı olarak tasarlanmıştır ve parlak alan/karanlık alan/polarizasyon/DIC gözlemi için kullanılabilir.Bol miktarda geçen ışıkla, numune incelemesinin verimliliği artırılır.
■ Kesinlikle yüksek geçirgenliğe sahip lens ve gelişmiş kaplama teknolojisi kullanarak numunelerin doğal rengini geri kazandırır.
■ Alüminyum kapak ağırlığı azaltır, kirliliği önler ve ayrıca burunluğun kontrol edilebilirliğini artırır.
■ Yarı apokromatik tasarım, görüntülerin kontrastını ve tanımını iyileştirir.
■ Uzun çalışma mesafesi, profesyonel algılama taleplerini karşılar, her türlü endüstriyel alanda yaygın olarak uygulanır.
■ Bu hedefler, floresan gözleminde de kullanılabilir.
■ Seçenek için profesyonel LWD parlak alan hedefi.
Yüksek göz noktalı ultra geniş alan planlı okülerler
■ M10103 mercek 22 mm geleneksel görüş alanını kırarak 25 mm ve 26,5 mm'ye ulaşır, çok daha pürüzsüz ve daha geniş görüş alanı, iş verimliliğini artırmaya yardımcı olur.
■ Mercek üzerindeki tespit pimi, oküler tüpüne girerek kolay odaklama için oküler sabitlenir.-8'den +5'e kadar daha geniş ayarlanabilir diyoptri aralığı, farklı kullanıcıların daha fazla talebini karşılar.
■ Göz merceği kapağı, dışarıdan gelen kaçak ışığı önlemek için döndürülebilir.Gözlük kullananlar, hem gözlükleri hem de okülerleri korumak için bardağı aşağı çevirmelidir.
M10103, parlak alan, karanlık alan (yalnızca yansıyan ışık), polarizasyon, DIC (yalnızca yansıyan ışık) gibi çoklu gözlem için kullanılabilir.
M10103 Optik Metalurji Mikroskop Boyutu (mm)
M10103 Serisi Metalurjik Mikroskop Genel Yerleşim Şeması
