Ürün ayrıntıları:
|
| Renk: | Beyaz | özelleştirme: | OEM, ODM |
|---|---|---|---|
| Paketleme: | 1 adet/karton | Garanti: | 1 yıl |
| Çekme borusu: | trinoküler | teori: | Metalurjik Mikroskop |
| Kurşun zamanı: | 15-20 İş Günü | Yetenek temini: | 1000 adet/ay |
| Optik sistem: | Infinity Akromatik Optik Sistem | mercek: | WF PL10X/22mm |
| burunluk: | Altı Pozisyon | Amaç: | 5X, 10X, 20X, 50X, 100X |
| Gözlem: | Dark Filed, Polarizasyon, Yansıma, Parlak Filed, DIC | odaklama: | İnce ve Kaba Ayar |
| Vurgulamak: | Trinoküler Karanlık Alan Mikroskobu,50X Karanlık Alan Mikroskobu,Kamera karanlık alan optik mikroskopisi |
||

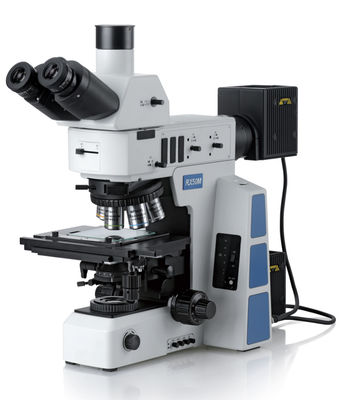

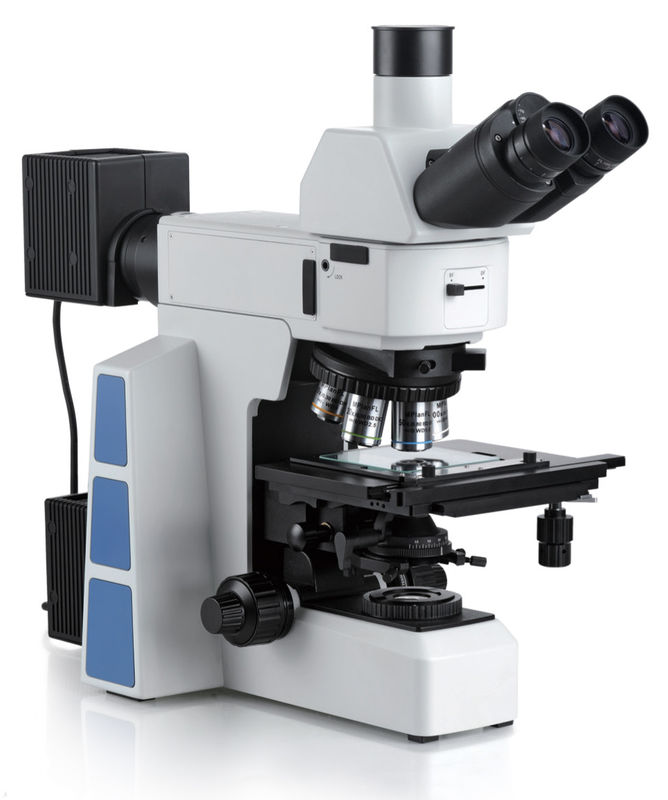

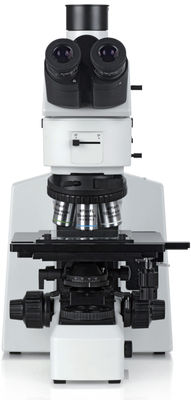

Infinity Trinoküler Karanlık Alan DIC Metalurji Laboratuvarı Endüstriyel Optik Mikroskop Kameralı
M10103 Infinity Trinoküler Karanlık Alan DIC Metalurji Laboratuvarı Endüstriyel Optik Mikroskop KameralıMetalografi temel olarak, malzemelerin mikro yapısını, düşük güç yapısını ve kırık yapısını analiz etmek, incelemek ve karakterize etmek için optik (metalografik) mikroskoplar ve stereo mikroskoplar kullanan malzeme bilimi dalını ifade eder.Malzemelerin mikro yapısının hem görüntülenmesini hem de niteliksel analizini içerir.Kantitatif karakterizasyon, gerekli numune hazırlama ve numune alma yöntemlerini de içerir.Esas olarak malzemenin fazını ve yapısını, kristal taneciklerini (olası alt kristaller dahil), metalik olmayan inklüzyonların sayısını, morfolojisini, boyutunu, dağılımını, yönünü ve uzaysal düzenlemesini ve hatta bazı kristal kusurlarını (örn. çıkıklar).
Özellikler:
- Kullanıcılara en keskin görüntüleri sağlamak için dünyanın en iyi sonsuz çift renk düzeltme ve kontrast geliştirme (ICCS) optik sistemini benimseyin.
- 5 çeşit üst parça, 3 çeşit alt parça ve iki sütun kombinasyonu kullanarak, şeffaf malzemelerin, opak malzemelerin ve floresan malzemelerin analizini gerçekleştirebilen malzeme algılama gereksinimlerinize ve ekonomik maliyetlerinize göre keyfi ve esnek bir şekilde birleştirilebilir.Aynı zamanda, gelecekteki test gereksinimlerinizi sağlamak için güçlü bir yükseltme alanına sahiptir.
- Sektörün en büyük model yüksekliği 380 mm'ye ulaşarak size olağanüstü çalışma alanı sağlar.
- Kullanıcıya yakın esneklik, ekipmanın parçalarını yükseltmek için profesyonel personel gerekmez ve kullanıcı işlemi kendi başına tamamlayabilir.

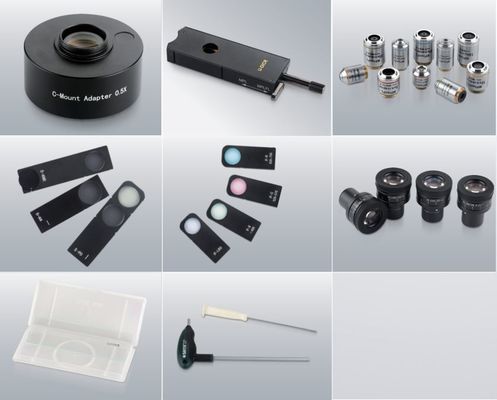

| Öğeler | Şartname | M10103A | M10103B |
| Optik sistem | Sonsuz renk düzeltmeli optik sistem | ● | ● |
| Gözlem | Parlak alan / Karanlık alan / Polarize / DIC | ● | ● |
| mercek | Yüksek bakış açısı geniş alan planı mercek PL10X25mm, diyoptri ayarlanabilir | ● | ● |
| Yüksek bakış açısı geniş alan planı mercek PL10X25mm, retiküllü, diyoptri ayarlanabilir | ○ | ○ | |
| kafa görüntüleme | 30°eğimli, dik görüntü, gözbebekleri arası mesafe 50-76mm olan sonsuzluk gemel trinoküler kafa, 100:0 veya 0:100 bölme oranı | ● | ● |
| 30° eğimli, ters görüntü, sonsuz gemel trinoküler kafa, gözbebekleri arası mesafe: 50mm~76mm;bölme oranı R:T=100:0 veya 20:80 veya 0:100 | ○ | ○ | |
| 5-35° ayarlanabilir, dik görüntü, sonsuz gemel trinoküler kafa, gözbebekleri arası mesafe: 50mm~76mm;bölme oranı R:T=100:0 veya 0:100 | ○ | ○ | |
| Amaç | BD yarı apochromatic metalurjik objektif 5X/0.15, WD=13.5mm | ● | ● |
| BD yarı apochromatic metalurjik objektif 10X/0.30, WD=9mm | ● | ● | |
| BD yarı apochromatic metalurjik objektif 20X/0.50, WD=2.5mm | ● | ● | |
| BD yarı apochromatic metalurjik objektif 50X/0.80, WD=1.0mm | ● | ● | |
| BD yarı apochromatic metalurjik objektif 100X/0.90, WD=1.0mm | ● | ● | |
| BD yarı apochromatic metalurjik objektif 20X/0.40, LWD=8.5mm | ○ | ○ | |
| Parlak alan yarı apochromatic metalurjik objektif 5X/0.15, WD=19.5mm | ○ | ○ | |
| Parlak alan yarı apochromatic metalurjik objektif 10X/0.30, WD=10.9mm | ○ | ○ | |
| Parlak alan yarı apochromatic metalurjik objektif 20X/0.50, WD=3.20mm | ○ | ○ | |
| Parlak alan yarı apochromatic metalurjik objektif 50X/0.80, WD=1.20mm | ○ | ○ | |
| Parlak alan yarı apochromatic metalurjik objektif 100X/0.90, WD=1.0mm | ○ | ○ | |
| 50X/0.70, WD=2.3~2.9mm düzeltme halkalı yarı apochromatic objektif | ○ | ○ | |
| DIC eki | BD hedefi için başvurun | ○ | ○ |
| burunluk | BD altılı burunluk (DIC yuvalı) | ● | ● |
| BD beşli burunluk (DIC yuvalı) | ○ | ○ | |
| Parlak alan altılı burunluk (DIC yuvası ile) | ○ | ○ | |
| Parlak alan yedili burunluk (DIC yuvalı) | ○ | ○ | |
| Çerçeve | Yansıyan/İletilen gövde, düşük konumlu koaksiyel kaba ve ince ayar, kaba ayar mesafesi: 25 mm;ince hassasiyet: 0.001 mm.Kaba ayar durdurma ve sıkılık ayarı ile.Dahili 100-240V geniş voltaj trafosu, çift yönlü güç çıkışı.dijital set ve reset ile ayarlanabilir yoğunluk;yansıma ve iletim anahtarı, yerleşik iletilen filtreler LBD/ND6/ND25) | ● | |
| Yansıyan gövde, düşük konumlu koaksiyel kaba ve ince ayar, kaba ayar mesafesi: 25 mm;ince hassasiyet: 0.001 mm.Kaba ayar durdurma ve sıkılık ayarı ile.Dahili 100-240V geniş voltaj trafosu.Dijital set ve reset ile ayarlanabilir yoğunluk. | ● | ||
| Yansıyan aydınlatıcı | İris alan diyaframlı ve diyafram diyaframlı BD yansıtıcı aydınlatıcı, merkezi ayarlanabilir.Filtre yuvası ve polarizasyon yuvası ile.Aydınlık ve karanlık alan anahtarı ile | ● | ● |
| Filtre | Parazit filtresi, doğal, yansıyan ışık için | ● | ● |
| Parazit filtresi, blue≤480nm, yansıyan ışık için | ○ | ○ | |
| Parazit filtresi, yeşil: 520nm-570nm, yansıyan ışık için | ○ | ○ | |
| Parazit filtresi, kırmızı: 630nm-750nm, yansıyan ışık için | ○ | ○ | |
| lamba evi | 12V100W halojen lamba hortumu, orta ön ayarlı. | ● | ● |
| 12V/100W halojen ampul(Philips 7724) | ● | ● | |
| Sahne | Cam plakalı (RT modeli için) / metal plakalı (R modeli için) 4 inç üç katmanlı mekanik sahne, hareket aralığı: 102mm(Y)*105mm(X) | ● | ● |
| Döner çalışma masası | 2"/3"/4" gofrete uygulayın | ● | ● |
| yoğunlaştırıcı | Açılır tip akromatik kondenser (NA0.9) | ● | |
| polarizör | Sabit polarizör | ● | ● |
| analizör | 360° derecelendirilebilir analizör | ● | ● |
| Sabit analizör | ○ | ○ | |
| Odaklama C-mount | 1X odaklama C-mount | ● | ● |
| 0.35X odaklama C-mount | ○ | ○ | |
| 0.5X odaklama C-mount | ○ | ○ | |
| 0.65X odaklama C-mount | ○ | ○ | |
| Sahne Mikrometresi | Yüksek hassasiyetli aşama mikrometresi (0.01 mm) | ○ | ○ |
| Allen anahtarı | Tip4 | ● | ● |
| Tip5 | ● | ● | |
| paketleme | Sünger + iç kutu + karton (tek paket için) | ● | ● |
Not: ● standart anlamına gelir, ○ isteğe bağlı anlamına gelir
Sürekli keşif ve kendini aşma felsefesine bağlı kalarak, görünüm ve işlevlerde bir dizi öncü tasarıma sahip araştırma için yeni M10103 metalurjik mikroskop, mükemmel bir algılama çözümü sağlamak ve yeni bir endüstriyel alan modeli geliştirmek için doğmuştur.
Çoklu bölme oranına sahip görüntüleme kafası
M10103 görüntüleme kafası, bölme oranı için birden fazla seçenekle tasarlanmıştır.Geniş ışın görüntüleme sistemi ile 26,5 mm süper geniş görüş alanı mevcuttur.Dik görüntülü trinoküler kafa, bölme oranı Binoküler:Trinoküler= 100:0 veya 0:100.Numunelerin hareket yönü gözlemlenenle aynıdır.Ters görüntülü trinoküler kafa, bölme oranı Binoküler: Trinoküler=100:0 veya 20:80 veya 0:100.Göz merceği tüpüne veya kamera tüpüne %100 ışık yoğunlaştırma dışında, aynı anda göz merceği gözlemi ve görüntü çıkışının sağlanabilmesi için %20 ışık mercek tüpüne ve %80 kamera tüpüne ışık veren başka bir seçenek vardır.
Polarizasyon sistemi
Polarizasyon sistemindeki polarizör ve analizör, yarı iletken ve PCB algılamada kaçak ışığın ortadan kaldırılmasına katkıda bulunur, net ayrıntılara sahip görüntü elde edilebilir.Seçenek için sabit analizör ve döndürülebilir analizör vardır.360 ile numune farklı polarizasyon açılarında gözlemlenebilir..dönebilen analizörAyrıca, bu polarizasyon sistemi, yeni geliştirilmiş bir DIC eklentisi takıldıktan sonra Nomarski diferansiyel girişim kontrast sistemine yükseltilebilir.
Nomarski diferansiyel girişim kontrast sistemi
Parlak alanda bulunamayan yüzeydeki pürüzlü pürüzler, yüksek kontrastlı arka plan oluşturmak için U-DICR eklentisi kullanılarak tespit edilebilir.LCD'nin iletken parçacığını, hassas diskin yüzey çiziklerini test etmek için yaygın olarak kullanılır.

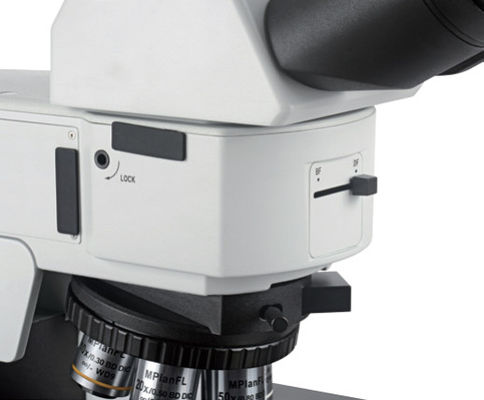

Nötr yoğunluk filtresi ile BF & DF anahtarı arasındaki bağlantı
Aydınlatıcının önündeki kol, aydınlık alan ve karanlık alan arasında geçiş yapmak için kullanılır ve nötr yoğunluk filtresi (ND50) ile uyumludur.DF'den BF'ye geçtiğinizde, yerleşik ND50 filtresi ışık yoğunluğunu azaltma rolünü üstlenir, daha bilimsel ve daha rahattır.

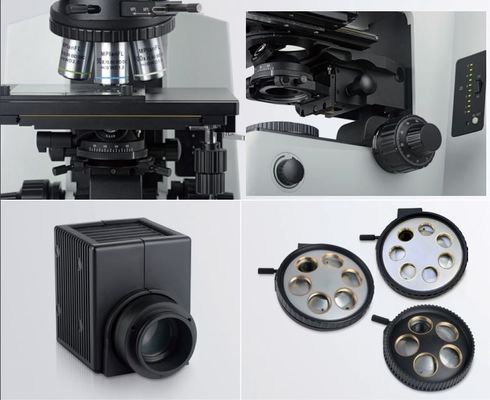

Opsiyonel burunluklar
Optik eksen ile çoklu burun parçasının dönüş ekseni arasındaki dahil edilen açı 15°'ye düşürülür.Merkezleme ve odaklamanın doğruluğunu artırmaya yardımcı olur.Aynı anda en fazla yedi hedef toplanabilir.Düşükten yükseğe sürekli ve makul büyütmeler elde edilebilir.
Ergonomik dizayn
■ Yoğunluk, çerçevenin sağ tarafında bulunan karartma cihazı ile esnek bir şekilde ayarlanabilir.Voltaj tamamen dijital ekranları değiştirir.Yoğunluğu ve eş eksenli odaklamayı aynı anda ayarlamak, iş verimliliğini artırır.
■ Yansıyan veya iletilen aydınlatma, dijital karartma ekranındaki düğme ile değiştirilebilir.Işık yoğunluğunu 8V civarında tutmak için RE-SET düğmesini kullanmak (karartma ekranında bir kamera işareti ile), fotomikrografi için en uygun voltajdır.
■ Üç standart filtreli dört yerleşik filtre tutucu, isteğe bağlı filtre için bir boş tutucu.Tüm filtreler, kol dışarı çekilerek optik yoldan çıkarılabilir.
■ Gerilim ayarlı düşük konumlu koaksiyel odaklama sistemi, kaba aralık 25 mm ve hassas hassasiyet 0,001 mm'dir.Lehim topu gibi küçük bir örneğin yüksekliği ölçülebilir.
Sağ tarafta ayarlı sahne
4 inç çift katmanlı mekanik sahne, Y ekseni hareketini sınırlamak için kilit cihazı ile birlikte.Kaybolmasını önlemek için yatay algılamada yaygın olarak kullanılır.Cam plaka, iletilen ışık için takılabilir.
İletilen ve yansıyan aydınlatıcı
PHILIPS 7724 halojen ampullü 12V 100W uzun ömürlü lamba yuvası, parlak ve homojen ışık sağlar.Yeni açılır tip akromatik kondansatör (NA0.9), Kohler aydınlatmasının performansını düşük büyütmede optimize eder ve kromatik ve küresel sapmayı düzeltir.
Profesyonel LWD yarı apokromatik metalurjik hedefler
■ BD hedefleri, parlak alan/karanlık alan/polarizasyon/DIC gözlemi için her amaca yönelik olarak tasarlanmıştır.Bol geçen ışıkla, numune incelemesinin verimliliği artırılır.
■ Yüksek geçirgenliğe sahip lens ve gelişmiş kaplama teknolojisini kesinlikle kullanarak numunelerin doğal rengini geri kazandırır.
■ Alüminyum kapak ağırlığı azaltır, kirliliği önler ve ayrıca burunluğun kontrol edilebilirliğini artırır.
■ Yarı apokromatik tasarım, görüntülerin kontrastını ve tanımını iyileştirir.
■ Uzun çalışma mesafesi, profesyonel algılama taleplerini karşılar, her türlü endüstriyel alanda yaygın olarak uygulanır.
■ Bu hedefler floresan gözleminde de kullanılabilir.
■ Seçenek için profesyonel LWD parlak alan hedefi.
Yüksek göz noktalı ultra geniş alan planlı göz mercekleri
■ M10103 göz merceği 22 mm'lik geleneksel görüş alanını kırarak 25 mm ve 26,5 mm'ye ulaşır, çok daha pürüzsüz ve daha geniş görüş alanı, iş verimliliğini artırmaya yardımcı olur.
■ Mercek tüpünün içine mercek ekleri üzerindeki tespit pimi, kolay odaklama için merceği sabitler.-8 ila +5 arasında daha geniş ayarlanabilir diyoptri aralığı, farklı kullanıcıların daha fazla talebini karşılar.
■ Göz merceği kapağı, harici kaçak ışığı önlemek için döndürülebilir.Gözlük kullananlar hem gözlükleri hem de okülerleri korumak için bardağı kapatmalıdır.
M10103, parlak alan, karanlık alan (yalnızca yansıyan ışık), polarizasyon, DIC (yalnızca yansıyan ışık) gibi çoklu gözlem için kullanılabilir.
M10103 Optik Metalurjik Mikroskop Boyutu (mm)
M10103 Serisi Metalurjik Mikroskop Genel Yerleşim Şeması
