Ürün ayrıntıları:
|
| Renk: | Beyaz | Çekme borusu: | dürbün |
|---|---|---|---|
| teori: | Metalurjik Mikroskop | Başvuru: | Makine, Elektronik, Plastik vb. |
| mercek: | WF10X/20mm | Büyütme: | 50X-1000X |
| Amaç: | 5X, 10X, 20X, 50X | burunluk: | 4 Delik Burunluk |
| odaklama: | Koaksiyel Kaba ve İnce Ayar | Aydınlatma: | 12V/50W Halojen |
| Vurgulamak: | Karanlık Alan Ters Metalurjik Mikroskop,1000X Ters Metalurjik Mikroskop,50X karanlık alan mikroskobu |
||

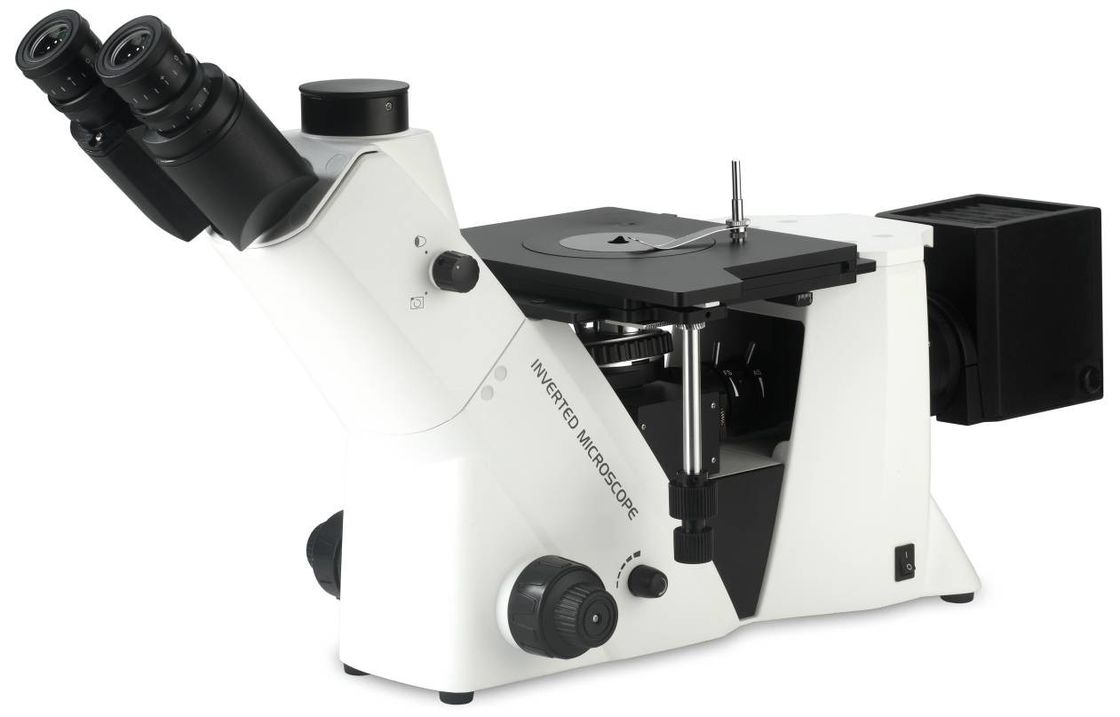

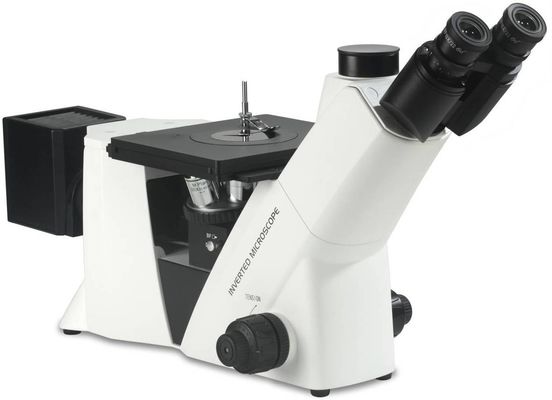

Yeni Ar-Ge 50X-1000X Ters Metalurjik Mikroskop, Parlak Alan, Karanlık Alan ve Polarize Gözlem ile Kombine Edildi
M13116 Yeni Ar-Ge 50X-1000X Parlak Alan, Karanlık Alan ve Polarize Gözlem ile Kombine Ters Metalurjik Mikroskop.Parlak alan, karanlık alan ve polarizasyon gözlemi ile birlikte bu seri ters çevrilmiş mikroskop metal, mineral, elektronik endüstrisinde yaygın olarak kullanılmaktadır.
Özellikler:
| Öğe | Şartname | M13116A | M13116B | |
| mercek | WF10×／22mm(ayarlanabilir) | ● | ● | |
| WF10×／22mm(ayarlanabilir, retikül 0.1mm) | ● | ● | ||
|
Metalurjik LWD Infinity Plan Hedefleri |
LMPlan FL 5×/0.15 (Yarı Apokromatik Objektif) |
WD=21.00mm | ● | ○ |
|
LMPlan FL 10× /0.30 (Yarı Apokromatik Objektif) |
WD= 20,00 mm | ● | ○ | |
|
LMPlan FL 20× /0.40 (Yarı Apokromatik Objektif) |
WD= 15.00mm | ● | ○ | |
|
LMPlan FL 50× /0.55 (Yarı Apokromatik Objektif) |
WD= 10,00 mm | ● | ○ | |
| LPL 80×／0,80 | WD= 0,85 mm | ○ | ○ | |
|
LMPlan FL 100×0.85 (Kuru) (Yarı Apokromatik Objektif) |
WD= 3.00mm | ○ | ○ | |
|
Metalurjik LWD Infinity Parlak ve Karanlık Alan için Plan Hedefleri |
M PLANI 5×／0,13 BD | WD=7,30 mm | ● | |
| M PLANI 10×／0,25 BD | WD= 11,5 mm | ● | ||
| M PLANI 20×／0,40 BD | WD= 5,60 mm | ● | ||
| M PLANI 50×／0,70 BD | WD= 1.60mm | ● | ||
| Seidentopf Trinoküler Kafa |
30° eğimli, gözbebekleri arası mesafe: 48-76mm Işık dağılımı (her ikisi):100: 0(mercek için %100) 80:20(trinoküler kafa için %80 ve göz merceği için %20) |
● | ● | |
| burunluk | beşli | ● | ||
| Quadplex (özellikle aydınlık/karanlık alan hedefleri için) | ● | |||
| Mekanik Aşama | Sahne boyutu: 210 mm×180mm, Hareket aralığı:50×50mm, Ölçek: 0.1mm | ● | ● | |
| Koaksiyel Kaba ve İnce Odaklama ünitesi |
Kaba vuruş: 10mm, Rotasyon başına ince vuruş: 0,2 mm, ince bölme 2 μm. |
● | ● | |
| Polarizasyon Ünitesi | Polarizör / Analizör | ● | ● | |
| Aydınlatma | 12V/50W Halojen(Giriş voltajı:100V~240V) | ● | ● | |
| 5WLED lamba (Giriş voltajı:100V~240V) | ○ | ○ | ||
| filtre | Mavi | ● | ● | |
| Yeşil/ Amber/ Gri | ○ | ○ | ||
| C-mount | 1×/0.75×/0.5×C-Mount (odak ayarlanabilir) | ○ | ○ | |
| Dijital Fotoğraf Adaptörü | CANON／NIKON／OLYMPUS vb. için kullanın. | ○ | ○ | |
Not: ● standart anlamına gelir, ○ isteğe bağlı anlamına gelir
Yeni araştırma ve yeni geliştirme.
Bight alanı, karanlık alan, polarize gözlem vb. ile kombinasyon. Metal, mineral, elektronik alanda yaygın olarak kullanılır.
Karanlık alan hedefi, Karanlık ve aydınlık alanda gözlem yapın.
Geniş görüş alanı mercek, rahat gözlem için 22 mm'ye kadar görüş alanı.
Büyük boyutlu üç katmanlı çalışma aşaması, numuneler için daha fazla seçenek.
Işık dağılımı (her ikisi): 100 : 0 (mercek için %100), 80 :20 (trinoküler başlık için %80 ve oküler için %20)
Basit polarizasyon gözlemi için Analizör ve Polarizör.
Amaç belirtimi: ( "●" Standart Anlamına gelir, "○" İsteğe Bağlı Anlamına gelir)
| Amaç | NA |
Çalışma Mesafesi (mm) |
MDS400 | MDS400D | |
|
Metalurjik LWD Infinity Plan Hedefleri |
LMPlan FL 5× (Yarı Apokromatik Objektif) |
0.15 | 21.00 | ● | |
|
LMPlan FL 10× (Yarı Apokromatik Objektif) |
0.30 | 20.00 | ● | ||
|
LMPlan FL 20× (Yarı Apokromatik Objektif) |
0.40 | 15.00 | ● | ||
|
LMPlan FL 50× (Yarı Apokromatik Objektif) |
0,55 | 10.00 | ● | ||
| LPL 80× | 0.80 | 0.85 | ○ | ||
|
LMPlan 100×(Kuru) (Yarı Apokromatik Objektif) |
0.85 | 3.00 | ○ | ||
|
Metalurjik LWD Infinity Parlak/Karanlık Alan için Plan Hedefleri |
M PLANI 5× BD | 0.13 | 7.30 | ● | |
| M PLANI 10× BD | 0.25 | 11.50 | ● | ||
| M PLANI 20× BD | 0.40 | 5.60 | ● | ||
| M PLANI 50× BD | 0.70 | 1.60 | ● |
Metalurjik LWD Sonsuzluk Planı Hedefleri
Parlak ve Karanlık Alan için Metalurjik LWD Infinity Planı Hedefleri
M13116 Ters Metalurjik Mikroskop Genel Düzen Şeması

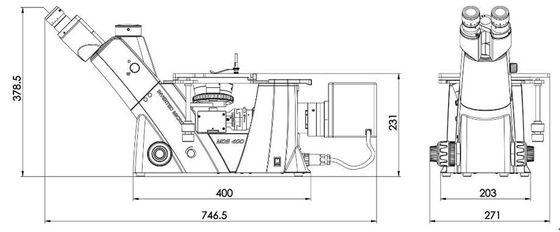

M13116 Ters Metalurjik Mikroskop Boyutu (mm)
Ambalaj Boyutu: 660mm×590mm×325mm
Brüt Ağırlık: 17kgs
Net Ağırlık: 12.5kgs
