Ürün ayrıntıları:
|
| burunluk: | 6 Delikli Kodlama Motorlu Burunluk | Z Çözünürlüğü: | 0.1um |
|---|---|---|---|
| Boyut: | 1050X450X690mm | Gerilim: | 110-220VAC,60/50Hz |
| Güç: | 80W | Çalışma Sıcaklığı: | 10°~38°C |
| çalışma nemi: | %10~%90 (Yoğunlaşma Yok) | hareket aralığı: | 100 mm |
| Ağırlık: | 86kg | tekrarlanabilirlik: | 15um |
| LED Ömrü: | 40000 Saat | Yöntemi Görüntüle: | İletim/Yansıtma LED'i |

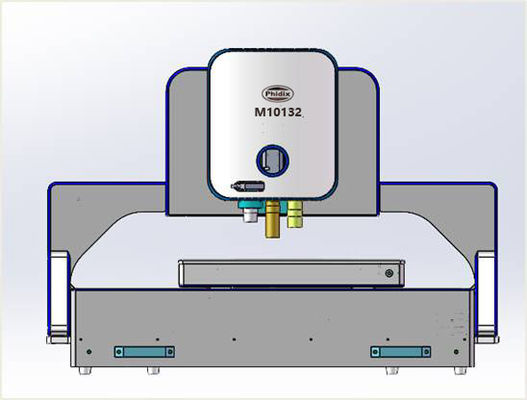

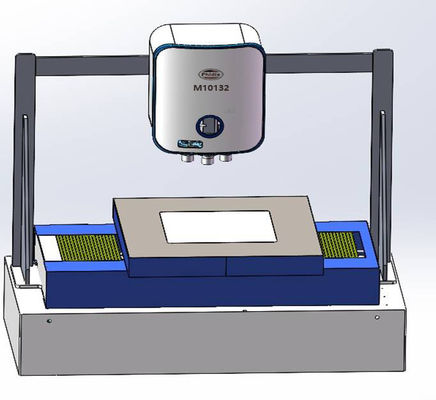

M10132 Endüstriyel Otomatik 3D Mikroskop Portal Endüstriyel Tasarım
M10132, gözlem+ölçüm+kaydı birleştiren bir mikroskop sistemidir.Önde gelen otomatik aydınlatma gözlemi, 300x300mm geniş hareket aralığına sahip motorlu platform aracılığıyla stereo mikroskop, metalurjik mikroskop, 3D ölçüm mikroskobunu bir araya getirerek makro ölçekli görüntülemeden mikro ölçekli ayrıntılı ölçüme gerçek anlamda tamamen işlevsel kullanıcı arayüzüne entegre eder. .
Özellikler: Optik odaklamayı ölçüm prensibi olarak alın ve hassas boyut ölçümü için yüksek hassasiyetli optik algılama yöntemini benimseyin.Yalnızca hedef görüntü hizalanmakla kalmaz, aynı zamanda ölçüm noktasının yüzey durumu gözlemlenebilir ve yükseklik, uzunluk, çap, çevre vb. ölçülebilir. Yüksek büyütme, uygun
Hassas ürünlerin ölçümü ve yüksek güçlü bir mikroskop olarak da kullanılabilir.
3D Tam Otomatik Tarama Ölçüm Sistemi
Yeni M10132 Araştırma Dereceli Metalurjik Mikroskop, bir dizi ilki bünyesinde barındıran güçlü 2D/3D yazılımıyla birlikte XYZ motorlu çalışma aşaması modeline yükseltildi. Görünümden performansa kadar, uluslararası lider tasarım trendini yakından takip ediyor. Devam edeceğiz müşterilere eksiksiz 3D endüstriyel denetim çözümleri sunmak.

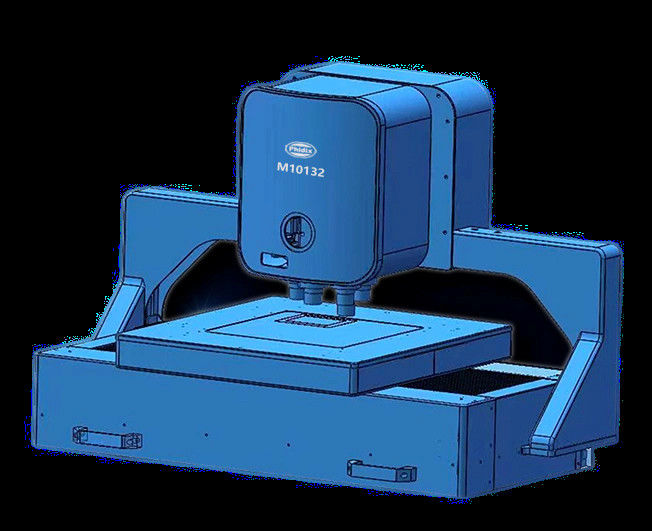

M10132 Endüstriyel Otomatik 3D Mikroskop
•Gantry Tipi Motorlu Sanayi Mikroskop Ölçüm Sistemi Bilgisayarlı ve Yazılımlı
•Motorlu Burunluk 6 Delikli Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Motorlu Çalışma Kademesi Hareket Aralığı 300x300/20mmÇözünürlük15um
•Marco Kamera Gerçek Zamanlı Elektrik Haritası Genel Bakış ve Herhangi Bir İlginç Noktaya Yönelik Kılavuz
•3D Gelişmiş Sürüm Yazılımı, Tam Otomatik 2D ve 3D Görüntü Birleştirme ve Ölçme İşlevini İçerir
| Öğeler | Şartname | M10127 |
|
Ana Gövde
|
Burunluk: 6 Delikli Kodlama Motorlu Burunluk | ● |
| Amaç: Infinity LWD Semi-APO Metallurgical 2x,5x,10x,20x,50x,100x | ● | |
| LED Ömrü: 40000 Saat | ● | |
| Görüntüleme Yöntemi: İletim/Yansıtma LED'i | ● | |
| Görüntüleme Yöntemi: Polarizasyon | ○ | |
| Görüntüleme Yöntemi: DIC | ○ | |
|
XYZ Motorlu Sahne
|
Tekrarlanabilirlik: 15um | ● |
| Tekrarlanabilirlik: 3um | ○ | |
| Hareket Hızı: 12 mm/sn(maks.) | ● | |
| Hareket Aralığı: 300x300mm | ● | |
| Sahne Boyutu: 550X570X65mm | ● | |
| Sahne Yükü: 10kg | ● | |
| Z Motorlu Kontrol | Otomatik Odaklama Hızı 0,3 Saniye (En Hızlı), Normalde 1-3 Saniye | ● |
| Z Çözünürlük: 0.1um | ● | |
| Hareket Hızı: 20mm/sn(maks) | ● | |
| Hareket Aralığı: 100mm | ● | |
| Mikro Kamera | Dijital Kamera: 9.0M USB3.0 GS Shutter Dijital Kamera,1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| yuvarlak sahne | 360° Dönebilen, 30°Eğim Açısı Ayarlanabilir | ○ |
| marco kamera | 70mm*90mm'ye Kadar Görüntü Alanı, Çözünürlük 0.2mm | ○ |
| Bilgisayar |
Dell Xeon W-2265 12 Çekirdekli 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Önceden Yüklenmiş Yazılım.2DF, 3D Versiyon Yazılımı İçin Standart Bilgisayar |
● |
|
Dell i5 64G 256G+1T, 2G Grafik, 27"4K, Önceden Yüklenmiş Yazılım. 2D, 2DB Versiyon Yazılımı İçin Standart Bilgisayar |
○ | |
| Yazılım | 3D, 3D Tarama Ekle, XYZ Stage+Computer için | ● |
| 2B, Düzlem Tarama,XY veya XYZ Aşaması+Bilgisayar için | ○ | |
| 2DF, Yukarı/Aşağı Füzyon Taraması Ekle, XYZ Aşaması+Bilgisayar için | ○ | |
| Görüntü formatı | Çıktı: JPEG, TIFF | ● |
|
Motorlu Çalışma Aşaması |
XYZ Motorlu Çalışma Kademesi, 2 Fazlı Step Motor, Yüksek Hassasiyetli Modül, Alüminyum Alaşımlı Malzeme, Yüzey Eloksallı, Korozyon Önleyici ve Çizilmeye Dayanıklı | ● |
Not: ● standart anlamına gelir, ○ isteğe bağlı anlamına gelir
Tam Otomatik Mikroskop Tarama Yazılımı
2D 2DB
X/Y Motorlu X/Y/Z Motorlu
2B Düzlem Tarama 2B Eğimli Tarama
2DF 3D
X/Y/Z Motorlu X/Y/Z Motorlu
2D Füzyon Tarama 3D Tarama
